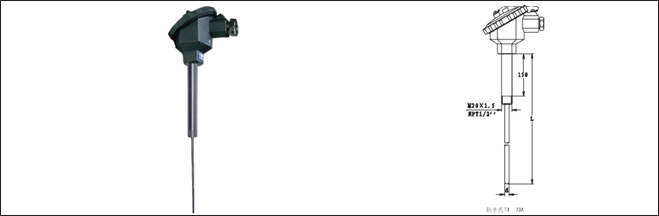

直形管接头式热电偶
发布时间:2019-06-21 访问量：520
|
型号 |
分度号 |
测温范围 ℃ |
连接尺寸 |
保护管材料 |
规格 | |
| d | L | |||||
| WRM-73 WRM2-73 |
N |
0~1000 |
M20×1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
245 270 295 345 395 445 545 645 745 899 1149 |
| WRM-73A WRM2-73A |
NPT1/2 |
|||||
| WRN-73 WRN2-73 |
K |
M20×1.5 |
||||
| WRN-73A WRN2-73A |
NPT1/2 |
|||||
| WRE-73 WRE2-73 |
E |
0~700 |
M20×1.5 |
|||
| WRE-73A WRE2-73A |
NPT1/2 |
|||||
| WRC-73 WRC2-73 |
T |
0~350 |
M20×1.5 |
|||
| WRC-73A WRC2-73A |
NPT1/2 |
|||||
| WRF-73 WRF2-73 |
J |
0~600 |
M20×1.5 |
|||
| WRF-73A WRF2-73A |
NPT1/2 |
|||||
1）型号73、73A为防水式，防护等级IP55；
2）型号72、72A为防喷式，防护等级IP65，其它参数同73、73A
3）如无特殊之约定，Ｌ仅为参考尺寸，热电偶插入深度应为热安装套管U尺寸
安装形式
直形连接头
安装形式
直形连接头

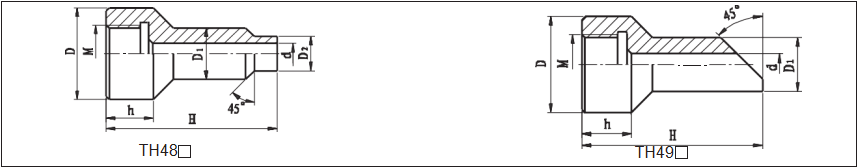

| 代号 | M | D | D1 | D2 | d | h | H |
| TH48A | M12×1.5 | Φ32 | Φ18 | Φ12 | Φ7 | 27 | 60,120 |
| TH48B | M16×1.5 | Φ36 | Φ18 | Φ14 | Φ7 | 27 | 80 |
| TH48C | M20×1.5 | Φ40 | Φ18 | Φ14 | Φ7 | 27 | 60 |
| TH48D | M27×2 | Φ47 | Φ28 | Φ22 | Φ17 | 32 | 60 |
| TH48E | M33×2 | Φ55 | Φ36 | Φ30 | Φ21 | 34 | 120 |
| TH48F | NPT1/2 | Φ39 | Φ27 | Φ21 | Φ16 |
35 40 45 |
60 120 |
| TH48G | NPT3/4 | Φ47 | Φ31 | Φ25 | Φ20 | ||
| TH48H | NPT1 | Φ47 | Φ41 | Φ35 | Φ30 |
| 代号 | M | D | D1 | d | h | H |
| TH49A | M27×2 | Φ47 | Φ28 | Φ18 | 30 | 90 |
| TH49B | M33×2 | Φ55 | Φ36 | Φ24 | 30 | 150 |
| TH49C | NPT1/2 | Φ39 | Φ27 | Φ16 | 30 | 90 |
| TH49D | NPT3/4 | Φ47 | Φ31 | Φ20 | 35 | 90 |
| TH49E | NPT1 | Φ47 | Φ41 | Φ30 | 40 | 150 |
