石油化工热电偶(阻)

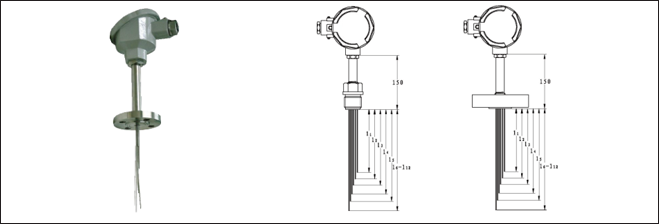

多点热电偶
发布时间:2019-06-20 访问量：462
应用
适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。
主要技术参数
电气出口:M27×2, NPT3/4
热响应时间:≤8S
偶丝直径:Φ3
防护等级:IP65
型号及规格
| 型号 | 分度号 | 测温范围 ℃ | 测温点数 | 保护管材料 |
|
WRN-230D |
K |
0～1000 |
2 ~ 12 |
GH3030 |
| 0～800 | 1Cr18Ni9Ti | |||
| WRE-230D | E | 0～600 | 1Cr18Ni9Ti | |
|
WRN-430D |
K |
0～1000 | GH3030 | |
| 0～800 | 1Cr18Ni9Ti | |||
| WRE-430D | E | 0～600 | 1Cr18Ni9Ti |
1)热电偶I级按协议订货;
2)保护管其余材质根据协议订货;
3)外保护管用户应自备;

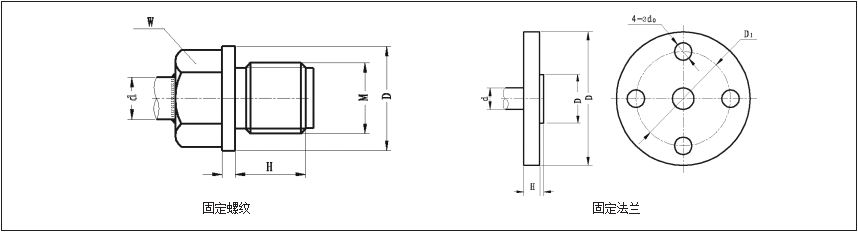

安装固定形式
固定螺纹
| 测温点数 | M | D | H | h | W | d |
| 2~6 | M27×2 | Φ40 | 28 | 5 | 32 | Φ20 |
| 7~12 | M33×2 | Φ48 | 33 | 5 | 36 | Φ34 |
固定法兰
| 测温点数 | D | D1 | D2 | H | d | d |
| 2~6 | Φ105 | Φ75 | Φ55 | 5 |
0 32 |
Φ20 |
| 7~12 | Φ115 | Φ85 | Φ65 | 5 | 36 | Φ34 |
选型须知
1)型号
2)分度号
3)精度等级
4)热电偶点数
5)安装固定形式
6)保护管材质
7)长度或插入深度
例:多点热电偶,k型,3点,L级,固定螺纹M27×2, L1＝1200,L2＝1500, L2＝2000,WRN-220D3 I级L1＝1200, L2＝1500, L2＝2000,螺纹M27×2
