石油化工热电偶(阻)
高温高压热电偶
发布时间:2019-06-20 访问量：52
应用
适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
主要技术参数
电气出口：M20×1.5,NPT1/2
连接尺寸：M20×1.5,NPT1/2
防护等级：lP65
隔爆等级：dⅡBT4,dⅡCT5
公称压力：15~40MPa

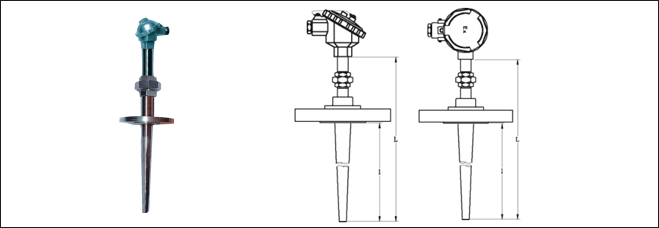

型号及规格
| 型号 | 分度号 | 测温范围 ℃ | 热响应时间 | 保护管材料 | 规格 |
| WRNG-430 WRN2G-430 |
K |
0~800 |
＜180s |
1Cr18Ni9Ti |
380×150 430×200 480×250 530×300 580×350 630×400 680×450 |
| WREG-430 WRE2G-430 |
E |
0~600 |
|||
| WRNG-440 WRN2G-440 |
K |
0~800 |
|||
| WREG-440 WRE2G-440 |
E |
0~600 |
1)热电偶I级按协议订货：
2)保护管其余材质根据协议订货：
3)型号430为防水式，型号440为隔爆式
保护管材质及选用
| 材质 | 使用温度 ℃ | 特点及用途 |
| 1Cr18Ni9Ti | -200 ~ 800 | 具有高温耐蚀性，通常作为一般耐热钢使用 |
| 304 | -200 ~ 800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200 ~ 750 | 低碳含量，具有良好耐晶间腐蚀性，作为耐热钢使用 |
| 316L | -200 ~ 750 | 超低碳含量，具有良好耐晶间腐蚀性，作为耐热钢使用 |
| 310S | -200 ~ 1000 | 具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| GH3030 | 0 ~ 1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |

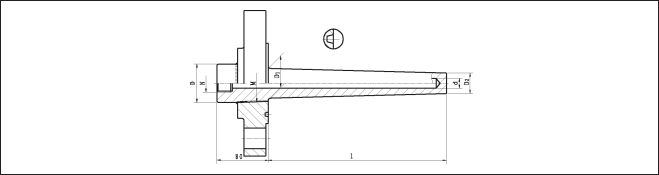

套管形式选择
法兰可选择900(PN15) ~ 2500LB(PN40)RJ等不同形式
| 代号 | N | M | D | d | D1 | D2 |
| A | M20×1.5 (NPT1/2) | NPT1” | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4” | Φ45 | Φ9 | Φ28 | Φ23 |
法兰型号及规格
法兰标准代号
| 标准代号 | 文件编号 |
| 中国国家标准 | GB9112 ~ 9131-88 |
|
中国化工部标准 |
HG20592 ~ 20635-97 (HGJ44 ~ 76-91) (HG5001 ~ 5028-58) |
|
中国机械部标准 |
JB/T74 ~ 90-94 (JB81 ~ 82-59) |
| 美国标准 | ASME/ANSI B16.5 |
| 德国标准 | DIN 2628 ~ 2638 |
| 日本标准 | JIS2201 |
法兰规格
CLASS150 ~ 600 RF
CLASS900 ~ 2500 RJ
选型须知
1)型号
2)分度号
3)精度等级
4)保护管材质及形式
5)法兰规格及形式
6)长度或插入深度
例A:高温高压隔爆热电偶,K型,Ⅰ级,保护管A级型,插入深度300mm. WRNG-440A L×I = 450×300 dIIBT4 316L ANSI 1” 1500#RJ
